Odkształcenie i rekrystalizacja metali
Spis treści
Metale, jako materiały o strukturze krystalicznej, posiadają zdolność do trwałego zmieniania kształtu pod wpływem działania sił zewnętrznych. Zjawisko to, zwane odkształceniem, stanowi podstawę przeróbki plastycznej, czyli jednego z kluczowych procesów technologicznych w metalurgii i inżynierii materiałowej.
W praktyce przemysłowej metale poddawane są różnym rodzajom odkształceń – od elastycznych, które ustępują po odciążeniu, po plastyczne, prowadzące do trwałej zmiany wymiarów i struktury wewnętrznej materiału. Właśnie ta zdolność do odkształcenia plastycznego sprawia, że metale mogą być walcowane, ciągnione, gięte czy kute bez ich zniszczenia.
Proces odkształcania metali wiąże się z istotnymi zmianami w ich strukturze wewnętrznej, szczególnie na poziomie sieci krystalicznej. Powstają wówczas defekty strukturalne, takie jak dyslokacje, które z jednej strony umożliwiają poślizg i deformację, a z drugiej prowadzą do umocnienia materiału. Jednak zbyt intensywny zgniot może skutkować utratą plastyczności i obniżeniem odporności na dalszą obróbkę.
Aby przywrócić metalowi jego pierwotne właściwości, stosuje się proces rekrystalizacji – czyli przemianę struktury zniekształconej na nową, uporządkowaną strukturę krystaliczną, co pozwala odzyskać plastyczność i korzystne właściwości użytkowe.
Zrozumienie mechanizmów odkształcenia i rekrystalizacji ma kluczowe znaczenie nie tylko dla projektowania procesów technologicznych, ale również dla prognozowania zachowania materiałów w warunkach eksploatacyjnych. Artykuł ten omawia zarówno podstawy teoretyczne, jak i praktyczne aspekty tych zjawisk, od poziomu atomowego po zastosowania przemysłowe.
Odkształcenie sprężyste i plastyczne
Pod wpływem działania sił zewnętrznych metal ulega zmianie kształtu i wymiarów. W zależności od wartości i czasu działania tych sił, wyróżniamy dwa podstawowe rodzaje odkształcenia: sprężyste oraz plastyczne.
Odkształcenie sprężyste
Odkształcenie sprężyste to deformacja przemijająca, która zanika po odciążeniu – oznacza to, że materiał powraca do swojego pierwotnego kształtu i wymiarów. Na poziomie atomowym dochodzi do zmiany odległości między atomami w sieci krystalicznej, bez jej trwałego przekształcenia. Przy siłach rozciągających, komórki sieci wydłużają się, natomiast przy ściskaniu – skracają.
W zakresie odkształceń sprężystych istnieje liniowa zależność między naprężeniem a odkształceniem względnym, opisana wzorem:
\[ \sigma = E \,\cdot\,\epsilon\]
- \(\sigma\) – naprężenie,
- \(\epsilon\) – odkształcenie względne,
- \(E\) – moduł sprężystości podłużnej (moduł Younga).
Moduł Younga jest miarą sztywności materiału – im większa jego wartość, tym szybciej narasta naprężenie przy wzroście odkształcenia. Jest on zależny od rodzaju metalu, typu sieci krystalicznej oraz kierunku obciążenia (szczególnie w monokryształach).
Prócz naprężeń osiowych, w materiałach mogą występować również naprężenia styczne (ścinające), które powodują przesuwanie się warstw atomów względem siebie. Takie odkształcenie również może mieć charakter sprężysty, a jego miarą jest moduł sprężystości poprzecznej.
Odkształcenie plastyczne
Gdy siła przekracza tzw. granicę sprężystości, materiał zaczyna odkształcać się trwale – mamy do czynienia z odkształceniem plastycznym. Po odciążeniu próbka nie wraca do pierwotnej formy, a zmiany w strukturze krystalicznej mają charakter nieodwracalny.
Odkształcenie plastyczne zachodzi głównie na dwa sposoby: przez poślizg – przesunięcie części kryształu względem siebie wzdłuż tzw. płaszczyzn łatwego poślizgu, w których metal stawia najmniejszy opór oraz przez bliźniakowanie – przekształcenie części kryształu w zwierciadlane odbicie drugiej części, szczególnie często obserwowane w metalach o sieci heksagonalnej lub FCC.
Plastyczność metalu jest ściśle związana z jego budową krystaliczną – im więcej układów płaszczyzn i kierunków łatwego poślizgu, tym większa zdolność do deformacji plastycznej. Przykładowo w strukturze FCC (np. aluminium) poślizg zachodzi łatwiej niż w strukturze heksagonalnej (np. cynk, magnez).
Zdolność do odkształcenia plastycznego decyduje o możliwościach technologicznego kształtowania metalu, ale również wpływa na rozkład naprężeń wewnętrznych, powstawanie tekstury krystalograficznej i dalsze właściwości wytrzymałościowe materiału.
Mechanizmy mikroskopowe odkształcenia
Proces odkształcania plastycznego metalu nie polega na jednorodnym przesunięciu całych fragmentów materiału. Zjawisko to odbywa się na poziomie mikroskopowym, poprzez lokalne przemieszczenia atomów wzdłuż określonych płaszczyzn i kierunków, a jego głównymi mechanizmami są poślizg i bliźniakowanie.
Poślizg krystaliczny
Poślizg polega na przesunięciu części kryształu względem siebie wzdłuż tzw. płaszczyzn łatwego poślizgu, czyli tych, które cechują się największym zagęszczeniem atomów i najmniejszym oporem dla ruchu dyslokacji. Zjawisko to występuje wtedy, gdy naprężenia ścinające w tych płaszczyznach przekroczą wartość krytycznego naprężenia stycznego.
Płaszczyzny poślizgu oraz kierunki, w których przemieszcza się materiał, zależą od układu sieci krystalicznej. Im więcej takich układów, tym większa plastyczność metalu. Dlatego aluminium jest bardzo plastyczne, a np. magnez – stosunkowo kruchy.
Poślizg nie obejmuje całego kryształu naraz – rozpoczyna się lokalnie, a następnie rozprzestrzenia się wzdłuż sieci. W miejscach, gdzie poślizg zaszedł, tworzą się charakterystyczne linie lub pasma poślizgu, widoczne pod mikroskopem.
Bliźniakowanie
Drugim możliwym mechanizmem jest bliźniakowanie, które polega na tym, że część kryształu zostaje zorientowana jako lustrzane odbicie drugiej części względem określonej płaszczyzny – tzw. płaszczyzny bliźniaczej.
Proces ten zachodzi szczególnie łatwo w metalach o strukturze heksagonalnej oraz niektórych metalach FCC (np. miedź, srebro) w niskich temperaturach lub przy szybkich odkształceniach. Bliźniakowanie umożliwia deformację tam, gdzie poślizg jest ograniczony, dlatego odgrywa szczególną rolę w metalach o niewielkiej liczbie układów łatwego poślizgu.
Dyslokacje i teoria rzeczywistego poślizgu
Choć przez wiele lat uważano, że poślizg wymaga przesunięcia całych płaszczyzn atomów naraz, badania wykazały, że rzeczywiste naprężenia potrzebne do takiego przesunięcia byłyby tysiące razy większe niż te, które obserwuje się w praktyce.
Rozwiązaniem tej sprzeczności okazała się teoria dyslokacji. Według niej poślizg zachodzi poprzez przemieszczanie się dyslokacji – defektów liniowych w strukturze krystalicznej. Zamiast jednoczesnego ruchu całej płaszczyzny atomów, odkształcenie postępuje etapami, jakby „fala deformacji” przemieszczała się przez kryształ.
Dyslokacje mogą przemieszczać się stosunkowo łatwo, ale ich ruch jest hamowany przez przeszkody – takie jak inne dyslokacje, granice ziarn, domieszki czy cząstki faz wtórnych. Wraz ze wzrostem ich liczby powstaje efekt umocnienia – opór wobec dalszego poślizgu rośnie.
Zgniot i umocnienie
Podczas odkształcania plastycznego, szczególnie w warunkach przeróbki na zimno, struktura metalu ulega istotnym przemianom. Proces ten, zwany zgniotem, polega na trwałym odkształceniu metalu, któremu towarzyszy wzrost gęstości dyslokacji oraz liczby innych defektów sieciowych. Zmiany te mają kluczowy wpływ na właściwości materiału – zarówno mechaniczne, jak i fizykochemiczne.
Zgniot
W miarę narastania zgniotu:
- rośnie liczba dyslokacji, które zaczynają się grupować, tworząc złożone, nieregularne sploty,
- przy większych odkształceniach (10–25%) tworzą się ciągłe ścianki, otaczające obszary o mniejszej liczbie defektów – tzw. komórki,
- dalszy zgniot prowadzi do zagęszczenia dyslokacji w ściankach oraz zmian kształtu komórek.
W efekcie struktura metalu staje się mocno zniekształcona, a jego zdolność do dalszego odkształcenia ulega ograniczeniu. Zmianie ulegają również inne cechy metalu: maleje przewodnictwo elektryczne, rośnie siła koercji i magnetyzm szczątkowy, zwiększa się rozpuszczalność w kwasach oraz maleje gęstość, a rośnie objętość właściwa.
Zgniot nie tylko zmienia kształt ziarn, ale również zmienia ich orientację przestrzenną, prowadząc do powstawania tzw. tekstury deformacyjnej – uporządkowania strukturalnego, charakterystycznego dla określonego kierunku odkształcenia (np. walcowania, ciągnienia).
Umocnienie metalu
Wzrost gęstości dyslokacji prowadzi do zjawiska znanego jako umocnienie. Polega ono na tym, że ruch kolejnych dyslokacji jest coraz bardziej utrudniony przez już istniejące przeszkody (inne dyslokacje, granice ziarn, wtrącenia), przez co potrzebne są coraz większe siły, by kontynuować deformację.
Skutki umocnienia są wyraźnie widoczne w właściwościach metalu: rośnie granica plastyczności, zwiększa się wytrzymałość na rozciąganie i twardość, maleją właściwości plastyczne, takie jak wydłużenie, przewężenie czy udarność.
Zjawiska te zilustrowano np. w badaniach czystego żelaza, w których wraz ze wzrostem stopnia zgniotu obserwowano znaczący wzrost wytrzymałości, ale też spadek ciągliwości.
Rekrystalizacja
Po intensywnym odkształceniu plastycznym, struktura metalu jest pełna defektów – głównie dyslokacji i deformacji sieci krystalicznej. Taki materiał znajduje się w stanie energetycznie nietrwałym, o znacznie wyższej energii wewnętrznej niż metal odlany czy wyżarzony. Aby przywrócić mu pierwotne właściwości, przeprowadza się proces rekrystalizacji – czyli nagrzewanie metalu w celu odbudowy jego prawidłowej struktury krystalicznej.
Etapy procesu rekrystalizacji
- Zdrowienie – zachodzi w stosunkowo niskich temperaturach (np. dla żelaza ok. 300–400°C), dochodzi do dyfuzji defektów punktowych, anihilacji dyslokacji przeciwnych znaków i przegrupowania dyslokacji, struktura nie ulega zmianie widocznej pod mikroskopem, ale właściwości fizyczne (np. przewodnictwo) i mechaniczne lekko się poprawiają.
- Poligonizacja – dyslokacje ulegają uporządkowaniu, tworząc tzw. granice podziarn, powstają obszary o nieznacznie różnej orientacji krystalicznej, które zmniejszają energię wewnętrzną materiału, jest to forma wewnętrznego uporządkowania, prowadząca do stabilizacji struktury, ale jeszcze bez pełnej odbudowy ziarn.

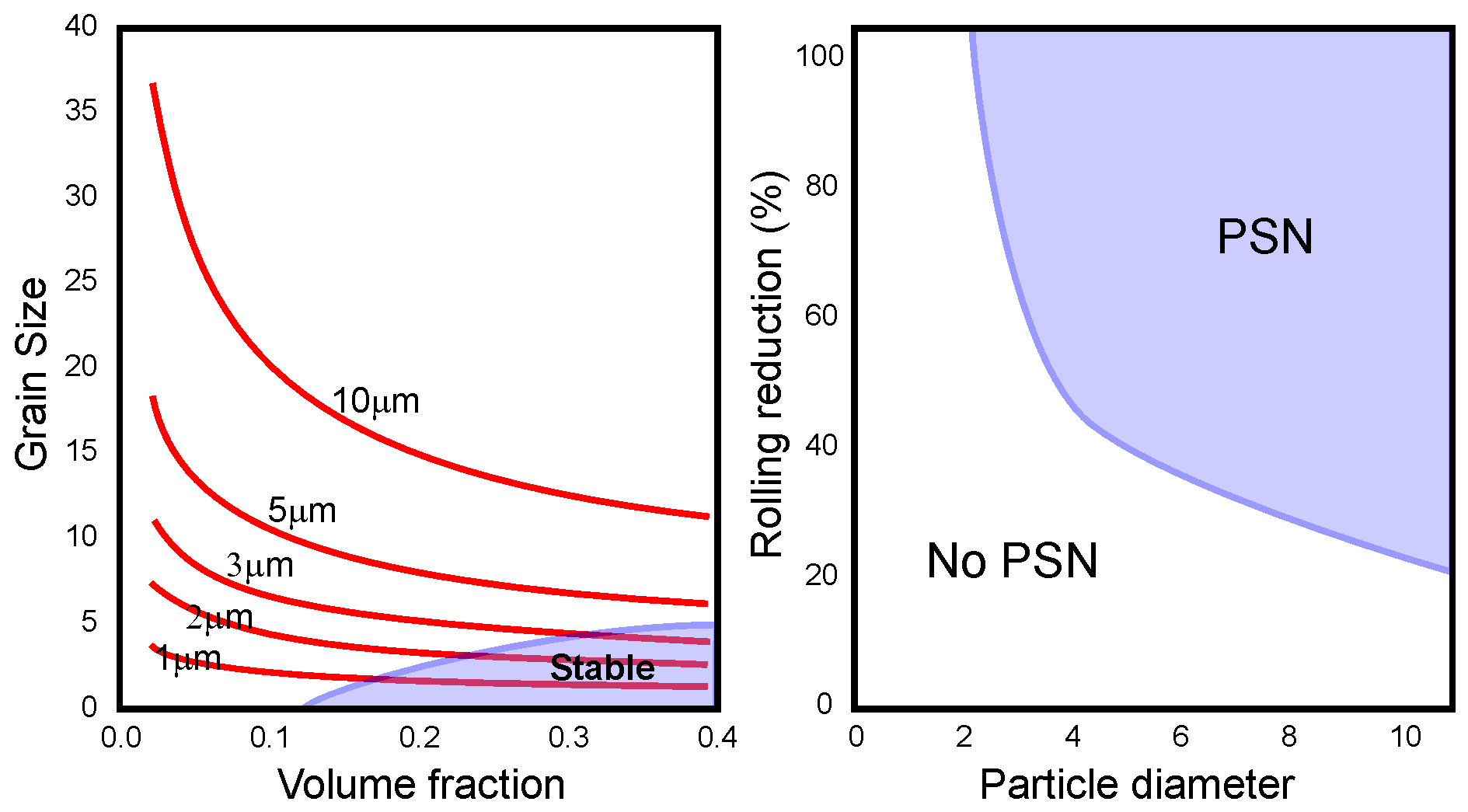

- Rekrystalizacja pierwotna – rozpoczyna się powyżej tzw. temperatury rekrystalizacji, w miejscach o dużym zagęszczeniu dyslokacji powstają zarodki nowych ziarn, wolne od defektów, zarodki te rosną kosztem odkształconej struktury, aż do jej całkowitego zastąpienia – metal odzyskuje plastyczność i jednorodność.
- Rozrost ziarn – po zakończeniu rekrystalizacji ziarna nadal mogą rosnąć, następuje spontaniczne powiększanie dużych ziarn kosztem drobnych, co zmniejsza łączną powierzchnię granic ziarn, a tym samym energię układu, w warunkach niekontrolowanego wyżarzania może dojść do anormalnego rozrostu ziarn – powstają wtedy pojedyncze, bardzo duże ziarna, niepożądane w konstrukcjach wymagających wysokiej wytrzymałości.
Dzięki rekrystalizacji wzrasta plastyczność metalu, właściwości mechaniczne i technologiczne zostają przywrócone, materiał staje się bardziej jednorodny i przewidywalny oraz zmniejsza się wewnętrzne naprężenie i kruchość. Proces ten wykorzystywany jest w praktyce jako tzw. wyżarzanie rekrystalizujące, niezbędne np. przy ciągnieniu, walcowaniu, gięciu czy innych operacjach plastycznych – zarówno między operacjami, jak i na zakończenie obróbki.
Temperatura i czynniki wpływające na rekrystalizację
Temperatura rekrystalizacji to najniższa temperatura, w której – w czasie jednej godziny – zachodzi pełna odbudowa struktury zniekształconej zgniotem. Wartość ta nie jest stała – zależy od wielu czynników, takich jak materiał, wielkość zgniotu, czystość metalu czy sposób chłodzenia. Dla większości metali czystych, temperatura rekrystalizacji wynosi od 0,3 do 0,5 temperatury topnienia (wyrażonej w kelwinach).
Kontrolowanie warunków rekrystalizacji pozwala dostosować mikrostrukturę do wymagań technologicznych, zwiększyć ciągliwość materiału przed dalszą obróbką oraz uzyskać pożądany rozmiar ziarn, co wpływa np. na twardość, odporność zmęczeniową czy przewodnictwo elektryczne.
Zbyt wysoka temperatura lub zbyt długi czas wyżarzania mogą jednak prowadzić do nadmiernego rozrostu ziarn, co osłabia metal i pogarsza jego właściwości – dlatego proces rekrystalizacji wymaga precyzyjnego doboru parametrów.
Czynniki wpływające na temperaturę rekrystalizacji
- Stopień zgniotu – im większy zgniot, tym: większe zagęszczenie dyslokacji, więcej miejsc zarodkowania nowych ziarn, a więc niższa temperatura potrzebna do rekrystalizacji. Przy bardzo małym zgniocie (poniżej 5–10%) proces rekrystalizacji może w ogóle nie zajść.
- Czystość chemiczna metalu – metale czyste rekrystalizują łatwiej i w niższych temperaturach, obecność domieszek (np. węgla, siarki, fosforu) utrudnia ruch granic ziarn, przez co temperatura rekrystalizacji rośnie.
- Rozmiar ziarn przed deformacją – metale o drobnoziarnistej strukturze przed zgniotem mają więcej granic, przez co zarodkowanie jest ułatwione, gruboziarniste struktury wymagają większego przegrzania.
- Szybkość chłodzenia po deformacji – wolne chłodzenie sprzyja zdrowieniu i poligonizacji, a następnie rekrystalizacji, szybkie chłodzenie (hartowanie) może zatrzymać proces przemiany, pozostawiając strukturę zgniotową.
- Tekstura deformacyjna i naprężenia wewnętrzne – obszary o intensywnym zgniocie lub niekorzystnej orientacji krystalograficznej rekrystalizują szybciej, niektóre orientacje ziarn mogą powodować preferencyjny rozrost, co prowadzi do utworzenia tekstury rekrystalizacyjnej.
Zniszczenie materiału
Zniszczenie metalu to ostatni etap jego pracy mechanicznej – moment, w którym materiał traci swoją ciągłość i przestaje spełniać funkcję konstrukcyjną. W zależności od warunków obciążenia, temperatury, struktury wewnętrznej i rodzaju materiału, zniszczenie może przebiegać na dwa podstawowe sposoby: jako złom kruchy lub złom poślizgowy (ciągliwy).
Złom kruchy
Złom kruchy występuje w sytuacji, gdy materiał pęka nagle, bez uprzedniego odkształcenia plastycznego. Charakteryzuje się: brakiem wydłużenia i przewężenia próbki, płaską powierzchnią przełomu, często z charakterystycznymi muszlowatymi wzorami, głośnym, „szklanym” pęknięciem oraz dużą prędkością propagacji pęknięcia.
Mechanizm ten dominuje w metalach o małej plastyczności (np. żeliwo, niektóre stale hartowane), w warunkach niskich temperatur, przy dynamicznych, udarowych obciążeniach oraz w obecności defektów, karbów, pęknięć wstępnych, które stanowią koncentratory naprężeń. Złom kruchy ma charakter transkrystaliczny (przez ziarna) lub międzykrystaliczny (wzdłuż granic ziarn) – w zależności od mikrostruktury i obecnych zanieczyszczeń.
Złom poślizgowy (ciągliwy)
Złom poślizgowy występuje w materiałach, które przed zerwaniem ulegają znacznemu odkształceniu plastycznemu. Jego cechy to: duże wydłużenie próbki, przewężenie w miejscu zerwania (tzw. szyjka), powierzchnia przełomu o chropowatej, włóknistej strukturze oraz zniszczenie następuje po zjawisku pełzania dyslokacji i narastaniu mikropęknięć.
Tego typu zniszczenie jest charakterystyczne dla metalów miękkich i dobrze odkształcalnych (np. miedź, aluminium), pracy w temperaturach pokojowych lub podwyższonych oraz obciążeń statycznych lub powolnie narastających. Złom poślizgowy może być uważany za „bezpieczniejszy”, ponieważ daje sygnał ostrzegawczy – odkształcenie – zanim nastąpi całkowite zerwanie materiału.
Typ zniszczenia zależy od wielu czynników, do których należą temperatura – niższa sprzyja kruchości, szybkość obciążenia – im szybsze, tym większe ryzyko pęknięcia kruchego, struktura i skład chemiczny – domieszki mogą powodować kruchość międzykrystaliczną, obecność defektów powierzchniowych – sprzyjają zniszczeniu bez odkształcenia oraz czas działania naprężeń – długotrwałe obciążenie może prowadzić do pełzania i zniszczenia przy niskim poziomie naprężeń.
Badania właściwości mechanicznych metali
Aby ocenić, jak metal zachowa się pod wpływem obciążeń mechanicznych, konieczne jest przeprowadzenie odpowiednich badań laboratoryjnych, które pozwalają określić jego wytrzymałość, plastyczność, twardość oraz odporność na pękanie i pełzanie. Wyniki tych badań są podstawą w doborze materiału do konkretnego zastosowania technicznego.
Badanie rozciągania
Jednym z podstawowych testów jest próba rozciągania, która pozwala wyznaczyć moduł sprężystości (E), granice plastyczności i wytrzymałości oraz wydłużenie względne i przewężenie.
Na podstawie próby rozciągania sporządza się wykres naprężenie–odkształcenie, który obrazuje przebieg deformacji metalu – od fazy sprężystej, przez plastyczną, aż do zerwania. Próba ta dostarcza kluczowych informacji o zachowaniu materiału w warunkach pracy statycznej.
Badania twardości
Twardość to odporność materiału na odkształcenie trwałe pod wpływem wciskania twardszego ciała. Najczęściej stosowane metody to Brinella (HB) – kulka stalowa, Vickersa (HV) – ostrosłup diamentowy i Rockwella (HR) – stożek stalowy lub kulka. Twardość koreluje z innymi właściwościami mechanicznymi – im twardszy metal, tym zazwyczaj większa jego wytrzymałość, ale często mniejsza plastyczność.
Badania udarności (udarowe)
Służą do oceny odporności metalu na szybkie obciążenia dynamiczne. Wykonuje się je za pomocą: wahadła Charpy’ego (próba z karbem) i wahadła Izoda. Wynik podaje się jako ilość energii potrzebnej do złamania próbki, co obrazuje zachowanie materiału przy obciążeniu udarowym – kluczowe np. w motoryzacji, kolejnictwie, lotnictwie.
Badania pełzania
Pełzanie to powolna, postępująca deformacja metalu pod działaniem stałego obciążenia i temperatury. Badanie polega na długotrwałym obciążaniu próbki i pomiarze odkształcenia w czasie. Ma ogromne znaczenie w doborze materiałów do elementów pracujących w podwyższonej temperaturze, jak turbiny, kotły czy reaktory.
Nowoczesne metody oceny
Obok klasycznych testów, coraz częściej wykorzystuje się metody nieniszczące i zaawansowane techniki mikroskopowe, np.: analiza EBSD (dyfrakcja elektronów wstecznie rozproszonych), mikroskopia SEM/TEM, badania ultradźwiękowe i rentgenowskie oraz twardość nanometryczna (nanoindentacja). Pozwalają one badać strukturę, defekty i właściwości mechaniczne z niezwykłą precyzją, bez konieczności zniszczenia próbki.
Odkształcenie i rekrystalizacja metali – podsumowanie
Zrozumienie mechanizmów odkształcenia i rekrystalizacji metali jest kluczowe zarówno z punktu widzenia nauki, jak i zastosowań inżynierskich. Od sposobu, w jaki metal reaguje na obciążenia, zależy nie tylko jego trwałość i niezawodność, ale także możliwość jego kształtowania i przetwarzania.
Świadome sterowanie strukturą wewnętrzną materiału – poprzez odpowiedni dobór warunków deformacji i obróbki cieplnej – pozwala na optymalizację właściwości mechanicznych, co znajduje zastosowanie w niemal każdej dziedzinie przemysłu: od konstrukcji maszyn, przez lotnictwo, po energetykę jądrową.
Znajomość tych procesów to nie tylko teoria – to narzędzie świadomego projektowania materiału, dostosowanego do realnych warunków jego pracy.
