GD&T w praktyce
W wielu firmach GD&T (Geometric Dimensioning and Tolerancing) bywa traktowane jak trudniejsza, bardziej „formalna” wersja klasycznego rysunku. Ktoś widzi symbole, ramki, bazy i odruchowo uznaje, że to dodatkowa warstwa notacji dla działu jakości albo metrologii. To błędne spojrzenie. GD&T nie powstało po to, żeby rysunek wyglądał bardziej profesjonalnie. Powstało dlatego, że zwykłe wymiary z tolerancjami bardzo szybko przestają wystarczać, gdy część ma nie tylko mieć określony rozmiar, ale jeszcze pasować, ustawiać się względem innych elementów, przenosić obciążenia i dawać się jednoznacznie ocenić przez projektanta, wykonawcę i kontrolę jakości. Autorzy Dimensioning and Tolerancing Handbook pokazują to od podstaw. Gdy nad detalem pracuje kilka osób, często w różnych miejscach i na różnych etapach, wszyscy muszą rozumieć tak samo, od czego mierzyć, w jakim kierunku mierzyć i gdzie kończy się dana cecha. Właśnie tu zaczyna się rola GD&T.
Najprostsza i najważniejsza teza brzmi tak: GD&T nie zastępuje projektowania. Ono porządkuje wymagania projektu tak, żeby były zrozumiałe, mierzalne i bezsporowe. Sam standard nie wymyśli, jaka powierzchnia ma być bazą ani jak ciasno trzeba kontrolować otwór. To nadal jest robota konstruktora. GD&T daje natomiast język, który pozwala te decyzje zapisać bez niedomówień. Źródło mówi o tym bardzo wprost: GD&T nie jest kreatywnym narzędziem projektowym, nie komunikuje funkcji części i nie mówi, jak ją wykonać albo jak mierzyć; jest językiem, za pomocą którego projektant tłumaczy wymagania konstrukcyjne na mierzalne specyfikacje.
Artykuł został opracowany na podstawie książki Dimensioning and Tolerancing Handbook Paula J. Drake’a Jr., w szczególności rozdziału 5 – “Geometric Dimensioning and Tolerancing”, oraz pomocniczo rozdziałów o matematycznych definicjach i różnicach między standardami. Poniższe treści są tylko ogólnym przedstawieniem poruszanego zagadnienia. Dla osób zaciekawionych tematem, polecamy zagłębienie się w literaturę.
Po co w ogóle istnieje GD&T
Najlepiej zacząć od problemu, który GD&T rozwiązuje. W klasycznym wymiarowaniu łatwo zapisać odległość, średnicę albo grubość. Trudniej zapisać, co dokładnie znaczy, że otwór ma być „we właściwym miejscu”, że powierzchnia ma być „płaska”, albo że dwie osie mają być „ustawione poprawnie względem siebie”. Kiedy projektant, technolog i kontrola jakości patrzą na ten sam detal, a każdy trochę inaczej rozumie punkt startu pomiaru, kierunek odniesienia albo sposób wyznaczenia środka cechy, zaczynają się spory. Książka pokazuje to na prostym przykładzie położenia otworu: wszyscy muszą zgodzić się co do początku, kierunku i końca pomiaru. Przy dużej dokładności nawet mała rozbieżność prowadzi do różnicy między częścią użyteczną a odpadem.
Tu widać, dlaczego opis słowny zawodzi. Notatka typu „zrób tę powierzchnię naprawdę płaską” brzmi intuicyjnie, ale w praktyce jest za słaba. Trzeba jeszcze ustalić, której powierzchni dotyczy, na jakim obszarze, co dokładnie rozumiemy przez płaskość i jak płasko to „naprawdę płasko”. Autorzy źródła podają ten problem niemal literalnie i stąd przechodzą do wniosku, że dla takiej komunikacji słowa zwykle są niewystarczające. GD&T powstało jako język oparty na grafice, symbolach i regułach matematycznych właśnie po to, żeby usunąć tę niejednoznaczność.
To także wyjaśnia, dlaczego symbole nie są tu ozdobą. Książka podkreśla, że symbole mają przewagę nad opisem tekstowym z kilku powodów: są niezależne od języka ojczystego, znaczą dla wszystkich to samo, są zwarte i można umieścić je blisko cechy, a do tego łatwiej je zauważyć na rysunku. W praktyce to oznacza mniej interpretacji „na czuja”. Jeżeli ramka tolerancji jest przy konkretnej powierzchni lub wymiarze, to sygnał projektowy jest lokalny i jednoznaczny. Znika częsty problem klasycznych notatek, które formalnie są na rysunku, ale nie wiadomo, gdzie dokładnie się kończy ich zakres.
Warto też od razu uciąć popularny mit, że GD&T „z natury daje większe tolerancje” albo „automatycznie obniża koszt”. Źródło mówi uczciwie, że samo GD&T nie daje ani większej, ani mniejszej tolerancji. Daje dokładnie tyle swobody, ile zapisze konstruktor. Jego podstawowa przewaga jest bardziej fundamentalna: zapewnia, że wszyscy liczą i interpretują geometrię tak samo. Dopiero na tym gruncie można rozsądnie rozmawiać o koszcie, zdolności procesu czy sposobie weryfikacji. Bez tej wspólnej bazy nawet dobre liczby mogą prowadzić do złych decyzji.
Wymiar z tolerancją a kontrola geometrii to nie to samo
Najważniejsze rozróżnienie praktyczne w GD&T dotyczy różnicy między rozmiarem a geometrią. Wymiar z tolerancją mówi, jaki rozmiar jest dopuszczalny. Nie mówi automatycznie wszystkiego o kształcie, ustawieniu ani położeniu powierzchni. Jeżeli na rysunku jest tylko szerokość, średnica albo odległość z tolerancją, to wiemy, ile materiał może mieć między granicami wymiaru. Nie wiemy jeszcze wystarczająco dużo o tym, czy ta powierzchnia jest płaska, osią prostą, czy otworem ustawionym prostopadle albo wzajemnie zgodnym z bazą montażową. Dlatego klasyczne „plus/minus” nie wystarcza tam, gdzie funkcja zależy od geometrii, a nie tylko od rozmiaru.
W praktyce dobrze widać to na prostym przykładzie. Płyta może mieć poprawną długość, szerokość i grubość, a mimo to być zwichrowana na tyle, że nie doszczelni z uszczelką albo nie oprze się stabilnie na bazie montażowej. Otwór może mieć poprawną średnicę, a jednocześnie być przesunięty, pochylony albo zniekształcony tak bardzo, że śruba wejdzie z oporem albo zespół nie złoży się w ogóle. Wałek może mieścić się w granicach średnicy, ale przez zły kształt całkowity nie pracować poprawnie w gnieździe. To właśnie jest obszar, w którym kontrola geometrii staje się ważniejsza niż sama liczba przy wymiarze.
GD&T porządkuje ten świat przez rozdzielenie typów wymagań. Tolerancje formy dotyczą samej cechy i nie odnoszą się do układu baz. Źródło wyjaśnia to bardzo jasno: tolerancje formy nie są odnoszone do układu bazowego i nie kontrolują kształtu względem innej cechy ani względem układu współrzędnych zbudowanego z innych cech. To dlatego płaskość jest czymś innym niż prostopadłość. Płaskość mówi o samej powierzchni. Prostopadłość mówi o tej powierzchni względem odniesienia. To rozróżnienie jest absolutnie kluczowe i bez niego wiele rysunków robi się zbyt restrykcyjnych albo przeciwnie, zbyt słabych funkcjonalnie.
Z tego wynika też ważna wskazówka projektowa. Jeżeli problem dotyczy tylko tego, żeby powierzchnia sama z siebie nie była zbyt pofalowana, zwykle nie trzeba od razu budować pełnego układu baz i tolerancji położenia. Jeżeli jednak cecha ma współpracować z innymi elementami, to sama forma nie wystarczy. Potrzebna jest orientacja albo lokalizacja względem baz. W praktyce oznacza to, że dobra specyfikacja nie zaczyna się od wyboru symbolu, tylko od pytania: czy tu chodzi o rozmiar, o sam kształt tej jednej cechy, czy o jej relację do reszty części i zespołu?
Bazy, wymiary bazowe i ramka tolerancji
Jednym z największych przeskoków myślowych przy przejściu z klasycznego wymiarowania na GD&T jest zrozumienie, czym naprawdę są bazy. Baza nie jest po prostu „powierzchnią, od której ktoś mierzy suwmiarką”. Według źródła datum to teoretycznie dokładny punkt, oś albo płaszczyzna wyprowadzona z rzeczywistej cechy bazowej. Z kolei układ baz odniesienia działa jak układ współrzędnych umieszczony na częściach bazowych detalu i to z niego kontroluje się położenie oraz orientację innych cech. To bardzo praktyczna definicja: baza nie służy do ozdobienia rysunku, tylko do ustalenia wspólnego układu odniesienia dla funkcjonalnej geometrii części.

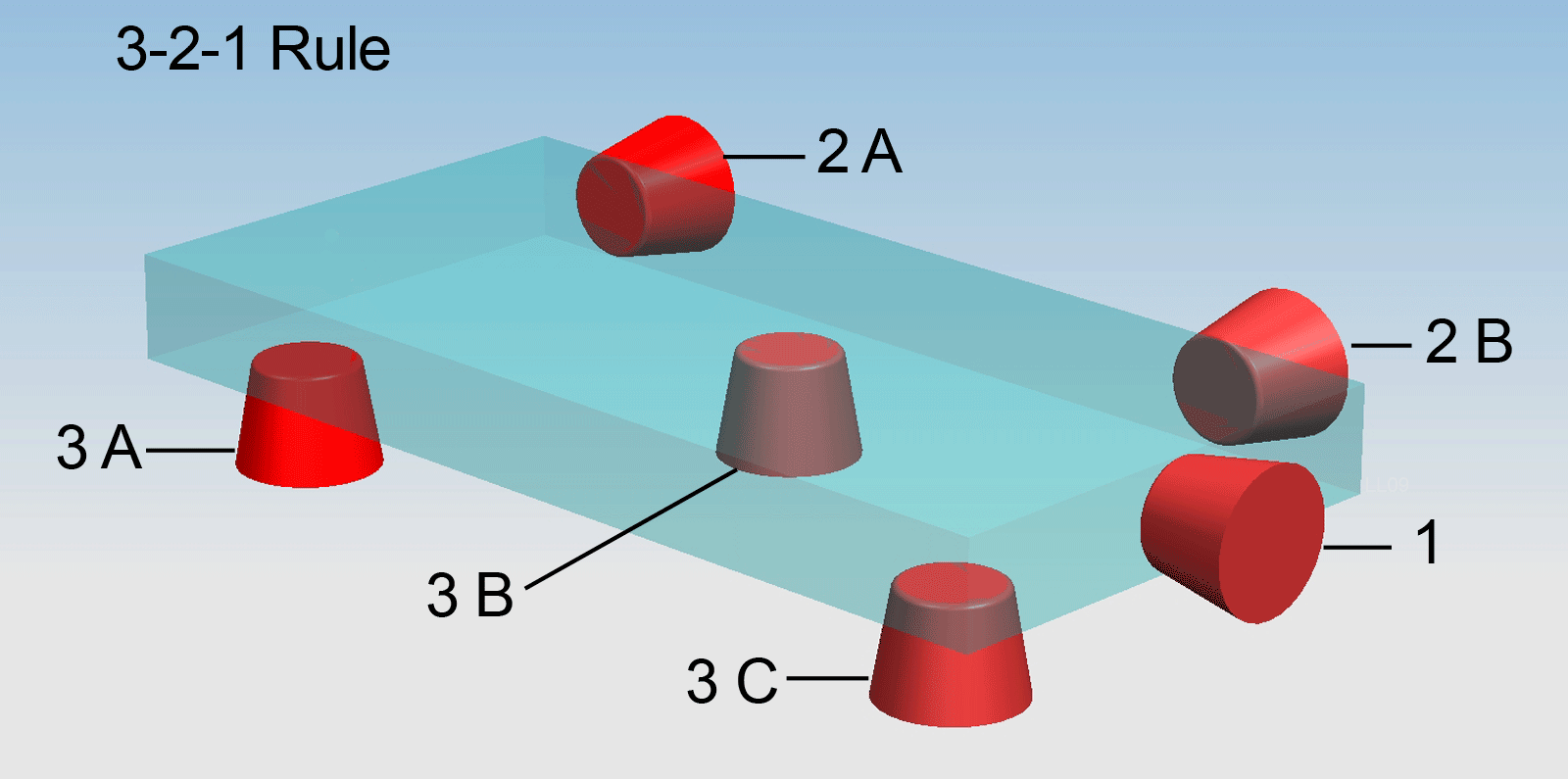

W praktyce baza odpowiada na pytanie: względem czego ta cecha ma być poprawna. Jeżeli detal opiera się w montażu na jednej płaszczyźnie, dosuwa do bocznej ścianki i ustawia obrotowo przez otwór lub drugą płaszczyznę, to właśnie te cechy zwykle staną się kandydatami na bazy. Źródło tłumaczy to także od strony stopni swobody. Układ baz odniesienia redukuje możliwe przesunięcia i obroty części. Baza główna blokuje część ruchów, wtórna blokuje kolejne, a trzecia domyka resztę. Co ważne, nie zawsze trzeba wykorzystać wszystkie trzy. Jeżeli specyfikacja dotyczy tylko orientacji jednej cechy względem drugiej, pełne „dospinanie” całego układu może być zbędne.
Drugim filarem zapisu są wymiary bazowe. Książka definiuje je jako wartości teoretycznie dokładne opisujące rozmiar, profil, orientację lub położenie cechy albo celu bazowego. Ich odchyłka nie jest zapisywana przy samym wymiarze, tylko wynika z odpowiedniej tolerancji geometrycznej. To ważne, bo odwraca intuicję wielu początkujących. W klasycznym rysunku tolerancja siedzi przy wymiarze. W GD&T wymiar bazowy mówi, gdzie idealnie ma być cecha, a ramka tolerancji mówi, jak duże odstępstwo od tego ideału jest dopuszczalne. Dzięki temu rozdziela się geometrię nominalną od strefy akceptowalnej zmienności.
Sercem tego zapisu jest ramka tolerancji. Źródło opisuje ją bardzo porządnie: pierwszy przedział mówi, jaki rodzaj charakterystyki geometrycznej kontrolujemy, drugi podaje wartość tolerancji i ewentualne modyfikatory, a kolejne przedziały zawierają odniesienia do bazy głównej, wtórnej i trzeciej. Ważne jest też to, czego ramka nie zawiera: podstawowe wymiary są poza nią. Ramkę można więc czytać od lewej do prawej jak zdanie. W praktyce jest to niezwykle użyteczne, bo uczy projektanta myślenia sekwencyjnego: co kontroluję, jaką mam strefę tolerancji i względem czego. Jeżeli ktoś nie potrafi przeczytać swojej własnej ramki pełnym zdaniem, zwykle znaczy to, że zapis nie jest jeszcze dopracowany.
Poniżej znajduje się anglojęzyczny filmik GD&T Feature Control Frame Basics, który omawia jak czytać ramkę tolerancji i czego ona nie mówi.
Fundamentalne reguły i cztery poziomy kontroli
Siła GD&T nie wynika tylko z symboli, ale z reguł, które stoją pod zapisem. Książka przypomina, że zanim przejdzie się do szczegółowych tolerancji geometrycznych, trzeba znać kilka fundamentalnych zasad obowiązujących każdy rysunek. Dla praktyka najważniejsze są cztery. Po pierwsze, każdy potrzebny wymiar ma mieć tolerancję. Po drugie, rysunek ma być kompletny i nie wolno go „doskładać” przez skalowanie ani zgadywanie. Po trzecie, wymiary mają być dobrane pod funkcję i relacje montażowe, a nie pod przypadkową wygodę rysującego. Po czwarte, rysunek powinien definiować część bez narzucania metody wykonania, chyba że taka informacja jest naprawdę niezbędna dla wymagań inżynierskich. To ostatnie dobrze spina tezę całego artykułu: GD&T mówi, co detal ma spełnić, a nie jak technolog ma do tego dojść.
Bardzo ważna jest też zasada stanu swobodnego. Źródło wskazuje, że o ile nie zapisano inaczej, wymiary i tolerancje odnoszą się do części w stanie swobodnym. Dla detali sztywnych to zwykle nie robi wielkiego zamieszania. Dla elementów cienkościennych, gumowych albo podatnych już tak. W praktyce to oznacza, że projektant nie może zakładać, iż część sama się ułoży podczas montażu, jeśli na rysunku nie przewidział sposobu uwzględnienia tego w wymaganiach. To nie jest detal metrologiczny, tylko realne źródło sporów między konstrukcją a produkcją.
Jeszcze ważniejszy dla codziennej pracy jest model czterech poziomów kontroli dla cech wymiarowych. Książka mówi o nich wprost: poziom pierwszy kontroluje granice rozmiaru, poziom drugi dodaje formę całkowitą, poziom trzeci orientację, a poziom czwarty lokalizację. Kluczowe jest słowo „dodaje”. Wyższy poziom nie kasuje niższego, tylko go nadbudowuje. To bardzo inżynierski sposób myślenia. Jeżeli projektant kontroluje położenie otworu, to nie znaczy jeszcze automatycznie, że wszystko, co potrzebne dla formy lub orientacji, jest załatwione „przy okazji”. Trzeba rozumieć, co dana tolerancja rzeczywiście obejmuje, a czego już nie.
Źródło wiąże ten układ z tzw. Rule #1, czyli domyślną zasadą obwiedni doskonałej formy przy stanie maksymalnego materiału w standardzie ASME. W praktyce chodzi o to, że dla wielu cech wymiarowych sama granica rozmiaru niesie też pewien domyślny wymóg formy, który pomaga zapewnić pasowalność. Autorzy podkreślają, że zasada ta ma sens szczególnie tam, gdzie liczy się współpraca pasowana i możliwość złożenia części. Jednocześnie zaznaczają, że projektant powinien świadomie ocenić, czy taka obwiednia naprawdę jest potrzebna, bo bywają sytuacje, w których staje się zbędnym ograniczeniem kosztotwórczym.
Typowe błędy, pułapki i fałszywe tropy
Pierwszy częsty błąd to traktowanie GD&T jak słownika symboli do nauczenia się na pamięć. Owszem, symbole są potrzebne, ale sama znajomość ikon niczego nie gwarantuje. Można znać znak pozycji, prostopadłości i płaskości, a nadal źle specyfikować detal, jeśli nie rozumie się, co jest funkcjonalnym odniesieniem, jaki problem ma rozwiązać baza i który poziom kontroli jest rzeczywiście potrzebny. Źródło wręcz podpowiada, żeby uczyć GD&T nie jako standardu kreślarskiego, ale jako narzędzia komunikacji i pracy całego przedsiębiorstwa. To trafne ujęcie, bo błędy w tolerowaniu rzadko są rysunkowe; najczęściej są błędami myślenia o funkcji i o zmienności.
Drugi błąd to próba zastąpienia specyfikacji geometrycznej opisem słownym albo uwagą ogólną. Czasem wynika to z pośpiechu, czasem z niepewności projektanta. Problem w tym, że słowa są za mało ostre. „W miarę prostopadle”, „dobrze osiowo”, „gładko ustawić” brzmią roboczo, ale nie tworzą jednoznacznego kryterium akceptacji. Kiedy detal zacznie sprawiać kłopoty, każdy odczyta taką uwagę inaczej. GD&T usuwa tę mgłę, ale tylko wtedy, gdy używa się go zamiast półformalnych komentarzy, a nie obok nich jako dekoracji.
Trzeci błąd to nadmiar baz i nadmiar kontroli. Pojawia się zwłaszcza u osób, które po pierwszym kontakcie z GD&T próbują „zabezpieczyć wszystko”. Efekt bywa odwrotny do zamierzonego. Jeżeli cecha potrzebuje tylko kontroli formy, dokładanie baz wprowadza sztuczne relacje, których funkcja nie wymaga. Jeżeli trzecia baza nie zatrzymuje już żadnego istotnego stopnia swobody, może tylko skomplikować interpretację. Źródło mówi wprost, że baza trzeciorzędna bywa superfluous, czyli zbędna, jeśli po dwóch pierwszych nie zostały już swobody do odebrania. Dobra praktyka nie polega więc na maksymalnym nasyceniu rysunku, tylko na selektywnym doborze wymagań.
Czwarty błąd to mieszanie odpowiedzialności projektu, wykonania i pomiaru. W wielu organizacjach pojawia się pokusa, by rysunek dopisywać pod konkretną maszynę albo metodę kontroli. Tymczasem fundamentalne reguły z książki wyraźnie wskazują, że rysunek powinien definiować część bez narzucania metod wytwarzania. Podobnie wcześniej autorzy zaznaczają, że GD&T nie ma słownictwa do opisu metod inspekcji lub gagingu. To nie znaczy, że pomiar jest nieważny. Wręcz przeciwnie: wymagania muszą być mierzalne. Chodzi tylko o to, żeby nie mylić kryterium zgodności z procedurą dojścia do wyniku. Najpierw trzeba wiedzieć, co detal ma spełnić. Dopiero potem dobiera się proces i metrologię.
Kiedy wchodzi poziom bardziej zaawansowany
Na poziomie podstawowym wystarczy zrozumieć, że GD&T porządkuje relację między funkcją, geometrią i pomiarem. Poziom bardziej zaawansowany zaczyna się tam, gdzie pojawiają się kwestie interpretacyjne. Jedna z nich dotyczy samych standardów. Źródło zaznacza, że ISO i amerykański „dialekt” GD&T różnią się tylko nieznacznie w wielu miejscach, ale w kilku sprawach różnice są istotne. Dobrym przykładem jest domyślne podejście do zasady obwiedni. W ASME domyślna jest perfekcyjna forma przy MMC według Rule #1, natomiast w ISO domyślną zasadą jest niezależność i specjalny symbol musi dopiero włączyć wymaganie obwiedni. Dla praktyka to ważna informacja: nie wolno zakładać, że dwa rysunki zapisane podobnie znaczą to samo, jeśli pracują pod różnymi systemami norm.
Drugi poziom zaawansowania dotyczy matematycznej strony baz i tolerancji. W źródle pokazano, że układ baz można traktować jak układ współrzędnych z sześcioma stopniami swobody, które są kolejno redukowane przez bazy główną, wtórną i trzecią. To nie jest teoria dla samej teorii. Taki sposób myślenia bardzo pomaga przy trudniejszych detalach, bo chroni przed przypadkowym dokładaniem baz i lepiej wyjaśnia, po co dana baza w ogóle jest. Jeżeli nie zabiera żadnego potrzebnego przesunięcia albo obrotu, prawdopodobnie nie wnosi niczego funkcjonalnego. W złożonych zespołach ta dyscyplina myślenia robi ogromną różnicę.
GD&T w praktyce – podsumowanie
GD&T warto rozumieć nie jako zbiór symboli, lecz jako język przekładania wymagań projektowych na jednoznaczne, mierzalne i niekłótliwe specyfikacje. Klasyczny wymiar z tolerancją mówi głównie o rozmiarze. GD&T pozwala dołożyć to, co w realnych częściach najczęściej decyduje o działaniu: formę, orientację i położenie względem sensownie dobranych baz. Dlatego baza nie jest ozdobą, tylko układem odniesienia, a ramka tolerancji nie jest formalnością, tylko zwartym zapisem tego, co kontrolujemy, z jaką dopuszczalną odchyłką i względem czego. Fundamentalne reguły przypominają przy tym, że rysunek ma definiować część, a nie technologię wykonania czy konkretną metodę pomiaru. W praktyce najważniejsza zmiana myślenia jest prosta: nie zaczynać od symbolu, tylko od funkcji detalu i pytania, jaka geometria naprawdę musi być utrzymana, żeby część działała, pasowała i dawała się jednoznacznie ocenić. Wtedy GD&T przestaje być „ozdobnym zestawem symboli”, a staje się jednym z głównych narzędzi inżynierskiej komunikacji.
